Узел учета тепловой энергии

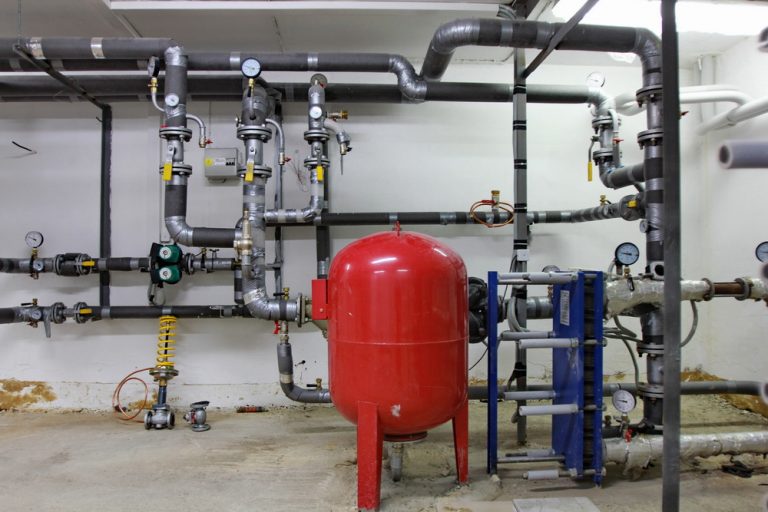

Тепловой узел представляет собой совокупность устройств и приборов, осуществляющих учет энергии, объема (массы) теплоносителя, а также регистрацию и контроль его параметров. Узел учета конструктивно представляет собой совокупность модулей (элементов), подключаемых к системе трубопроводов.

Назначение

Организуется узел учета тепловой энергии для следующих целей:

  • Контролирование рационального использования теплоносителя и тепловой энергии.
  • Контролирование тепловых и гидравлических режимов систем теплопотребления и теплоснабжения.
  • Документирование параметров теплоносителя: давления, температуры и объема (массы).
  • Осуществление взаимного финансового расчета между потребителем и организацией, занимающейся поставкой тепловой энергией.

Основные элементы

Тепловой узел состоит из комплекта устройств и приборов учета, которые обеспечивают выполнение как одной, так и одновременно нескольких функций: хранение, накопление, измерение, отображение информации о массе (объеме), количестве тепловой энергии, давлении, температуре циркулирующей жидкости, а также времени работы.

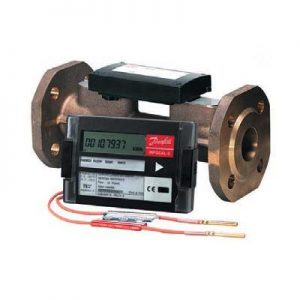

Как правило, в качестве прибора учета выступает теплосчетчик, в состав которого входит термопреобразователь сопротивлений, тепловычислитель и первичный преобразователь расхода. Дополнительно теплосчетчик может комплектоваться фильтрами и датчиками давления (в зависимости от модели первичного преобразователя). В теплосчетчиках могут использоваться первичные преобразователи со следующими вариантами измерения: вихревое, ультразвуковое, электромагнитное и тахометрическое.

Устройства

Состоит узел учета тепловой энергии из следующих основных элементов

Теплосчетчик – это основной элемент, из которого должен состоять узел тепловой энергии. Его устанавливают на вводе тепла в отопительную систему в непосредственной близости к границе балансовой принадлежности тепловой сети.
При удаленном монтаже прибора учета от данной границы, тепловые сети дополнительно к показаниям по счетчику добавляют потери (для учета тепла, которое выделяется поверхностью трубопроводов на участке от границы балансового разделения до теплосчетчика).

Данный прибор устанавливается после грязевика и запорной арматуры в наполненную маслом гильзу. Гильза либо посредством резьбового соединения закрепляется на трубопроводе, либо вваривается в него.

Расходомер, установленный в тепловой узел, выполняет функцию преобразователя расхода. На участке измерения (до и после расходомера) рекомендуется устанавливать специальные задвижки, благодаря которым будет упрощено проведение сервисных и ремонтных работ.
Поступив в подающий трубопровод, теплоноситель направляется в расходомер, а затем уходит в отопительную систему дома. Далее охлажденная жидкость возвращается в обратном направлении по трубопроводу.

Данное устройство монтируется на обратном трубопроводе совместно с запорной арматурой и расходомером. Такое расположение позволяет не только измерять температуру циркулирующей жидкости, но и ее расход на входе и выходе.
Расходомеры и термодатчики подключаются к теплосчетчикам, которые позволяют производить расчет потребленного тепла, хранение и архивацию данных, регистрацию параметров, а также их визуальное отображение.
Как правило, тепловычислитель размещается в отдельном шкафу со свободным доступом. Кроме того, в шкафу можно устанавливать дополнительные элементы: источник бесперебойного питания или модем. Дополнительные устройства позволяют обрабатывать и контролировать данные, которые передаются узлом учета дистанционно.

При допуске теплового узла к эксплуатации проверяется соответствие заводского номера прибора учета, который указан в его паспорте и диапазона измерений установленных параметров теплосчетчика диапазону измеряемых показаний, а также наличие пломб и качество монтажа.

Эксплуатация теплового узла запрещена в следующих ситуациях:

  • Наличие врезок в трубопроводы, которые не предусмотрены проектной документацией.
  • Работа прибора учета за пределами норм точности.
  • Присутствие механических повреждений на приборе и его элементах.
  • Нарушение пломб на устройстве.
  • Несанкционированное вмешательство в работу теплового узла.

Источник: fb.ru
